HD系列三维混合机

Susan

18042134387

01
01

产品详情

样品

product features

产品特点

01

产品描述

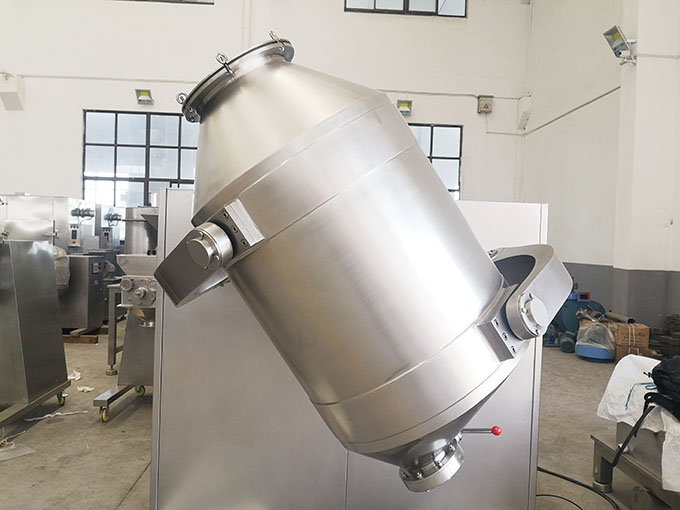

   三维混合机利用机械力和重力将两种或多种物料均匀混合的机械设备,用于制药、化工、食品等行业的粉状、颗粒状物料的高均匀度混合。混合料筒在主动轴的带动下,作平移、转动和翻滚等复合运动,促使物料沿着筒体作三维复台运动,从而实现多种物料的互相流动、扩散、积聚、掺杂,从而达到均匀混合的目的。同时避免了一般混合机因离心力作用所产生的物料比重偏析和积聚现象,混合无死角,能有效确保混合物料的品质。

  三维混合机由机座、传动系统、电器控制系统、多向运动机构、混合筒等部件组成。



工作原理

          具有空间交叉和相互垂直状态等特点,搅拌筒由 Y 型万向接合器驱动和被动轴控制。驱动轴回转时,搅拌筒旋转,同时以 4 倍的自转速度进行多向摆动。在频繁快速旋转的扩散、流动和剪切作用下,物料被混合在一起。此外,物料在搅拌鼓的旋转下混合,不产生离心力,从而减缓了重力离析,保证了混合物在短时间内完全达到混合要求。


特点

1.混合筒多方向运动,物料无离心力作用,无比重偏析,分层和积聚现象。

2.筒体的各处为圆弧过渡,经过精密抛光处理。

3.悬臂式双螺旋轴无底部轴承,避免了底部轴承的渗粉而引起的故障。

4.悬臂轴采用一体铸成,非焊接,避免了断轴现象,提高了安全性。

5.混合筒体的放料端锥体偏心设计,放料无死角、无残留、易清洗,符合GMP要求。
6.混合机能在低速启动,额定转速下平稳运转,定时,降速停机。自动停机位置为进出料最佳位置。

7.可选择远距离控制

02

技术参数

型号 HD-10 HD-25 HD-50 HD-100 HD-200 HD-400 HD-600 HD-800 HD-1000 HD-1200 HD-1500












料筒容积(L) 10 25 50 100 200 400 600 800 1000 1200 1500












最大装料容积(L) 7 17 35 70 140 280 420 560 700 840 1050












主轴转速(r/min) 0-20 0-15 0-15 0-15 0-15 0-12 0-11 0-10 0-10 0-10 0-10












电机功率(kw) 0.55 0.75 1.5 2.2 3 4 5.5 7.5 7.5 11 15












外形尺寸(长*宽*高)mm 640*620*550 900*900*75 970*950*120 1200*1600*1500 1400*1800*1600 1700*2100*1850 2100*2400*2250 2200*2500*2300 2400*2800*2550 2500*3100*2600 2800*3600*3200












重量(kg) 120 150 300 500 800 1200 1200 2000 2500 2800 3000
